钢筋等强度剥肋滚轧直螺纹连接技术规程JGJ-107-2010版本

文章出处:固力士   责任编辑:石长春   发布时间:2015-01-24 14:27    点击数:-   【

  一、 总 则

  1、为在混凝土结构中使用钢筋等强度剥肋滚轧直螺纹接头,做到经济合理,确保质量,特制定本规程。

  2、本规程适用于钢筋剥肋滚轧直螺纹接头的施工应用与验收。剥肋滚轧直螺纹接头适用于工业与民用建筑的混凝土结构中直径为16—40mm的HRB335、HRB400带肋钢筋的连接。

  3、用于等强度剥肋滚轧直螺纹钢筋接头的钢筋应符合现行国家标准的要求。本规程应与现行行业标准《钢筋机械连接通用技术规程》JGJ107-2010配套使用,尚应符合国家现行标准的有关规定。

  二、 术 语

  1、钢筋等强度剥肋滚轧直螺纹接头(以下简称直螺纹接头)Full Pcrformancc Knob-cut Rolled Parallel Threead Splicing of Redars

  把待连接的钢筋端部剥肋后滚轧成直螺纹,通过连接套筒将两根钢筋连接成一体的钢筋接头。

  2、完整丝扣 Onc Complete Screwthtead。(完整一圈的螺纹)

  3、丝头Rcbars Head with Screwthrcad 。(加工成螺纹的钢筋端部)

  4、套筒 Slecve。(连接钢筋用的带内螺纹的连接件)

  5、可调套筒 Adjustable Slecve。(两端连接钢筋,中间由过渡螺纹组成的组合体,用于不能转动处钢筋的连接)

  三、 接头的性能

  滚轧直螺纹接头的性能应符合《钢筋机械连接通用技术规程》JGJ107-2010种I级接头性能的要求。

  四、 接头的应用

  1、滚轧直螺纹接头适用于要求充分发挥钢筋强度或对接头延伸性要求高的各类混凝土结构。2、滚轧直螺纹接头的混凝土保护层厚度宜满足现行国家标准《混凝土结构设计规范》中受力钢筋保护层最小厚度的要求.

  3、受力钢筋滚轧直螺纹接头的位置应相互错开。在任一接头中心至长度为钢筋直径的35倍的区段范围内,有接头的受力钢筋截面面积占钢筋总截面面积的百分率,应符合下列规定:(1) 受拉区的受力钢筋接头百分率不宜超过50%;

  (2) 受拉区的钢筋受力小的部位,接头百分率可不受限制;

  (3) 接头宜避开有抗震设计要求的框架的梁端和柱端的箍筋加密区;当无法 避开时,接头的百分率不应超过50%;

  (4) 受压区和装配式构件中钢筋受力较小部位,接头百分率可不受限制;

  4、当对具有钢筋接头的构件进行试验并取得可靠数据时,接头的应用范围可根据工程实际情况进行适当调整。

  5、滚压直螺纹接头可用于不同直径钢筋的连接。

  五、 套 筒

  1、滚压直螺纹接头所用的连接套筒采用优质碳素结构钢或其他经形式检验确定符合要求的钢材。

  2、设计连接套时,套筒的承载力应符合下列要求:

  抯lykAsl ≥ 1.10抷kAs 抯likAsl ≥ 1.10抜kAs

  式中: 抯lyk ………………套筒屈服强度标准值 抜k ………………钢筋抗拉强度标准值抯lik …………….. 套筒抗拉强度标准值 Asl ………………套筒的横截面积

  抷k ……………….钢筋屈服强度标准值 As ……………….钢筋的横截面积

  3、滚压直螺纹接头的连接套筒分为标准型套筒、正反丝扣型套筒、变径型套筒、可调形套筒四中,见附录A;接头按连接方法不同分为:标准型接头、正反丝口型接头、变径型接头、可调形接头,见附录B.

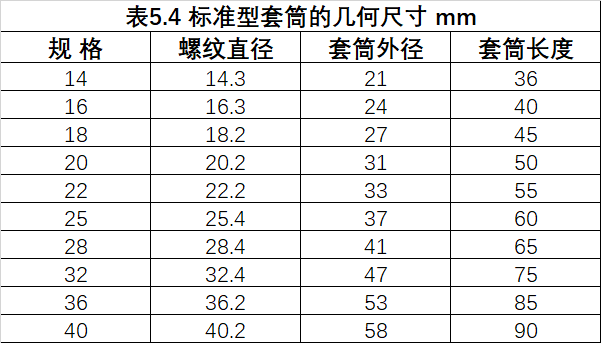

  4、标准型套筒的几何尺寸应符合表5.4的规定:

钢筋等强度剥肋滚轧直螺纹连接技术规程

  5、变径型套筒:变径型套筒用以连接不同直径的钢筋,长度与大规格普通套筒长

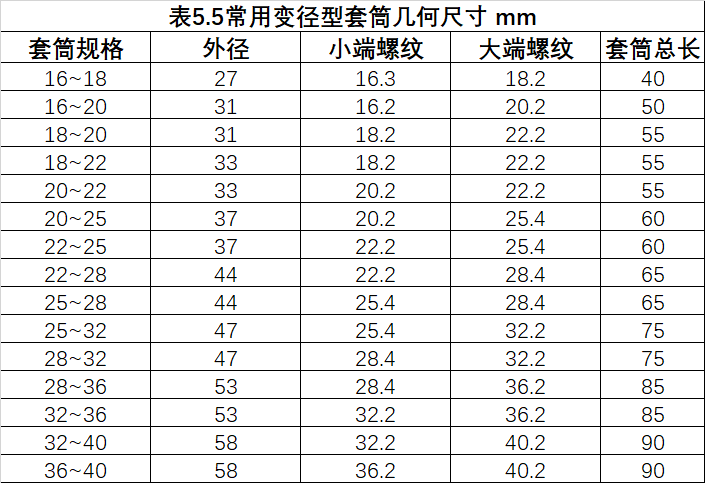

  度相同。常用变径型套筒几何尺寸见表5.5。

钢筋等强度剥肋滚轧直螺纹连接技术规程

  6、套筒出厂应有合格证。套筒在运输和储存中,应防止锈蚀(不含轻微浮锈)和沾污。

  六、接头施工

  1、施工准备。

  (1)加滚轧直螺纹接头施工的人员必须进行技术培训,经考核合格后方可持证上岗操作。

  (2)钢筋应先调直再加工,切口端面宜与钢筋轴线垂直,端头有弯曲、马蹄现象的应切去,不得用气割下料。

  2、钢筋丝头加工

  (1)按钢筋规格所需的调整试棒调整好滚丝头内孔最小尺寸。

  (2)按钢筋规格更换定位盘,并调整好剥肋直径尺寸。

  (3)调整剥肋档块及滚轧行程开关位置,保证剥肋及滚轧螺纹的长度

  (4) 装卡钢筋,开动设备进行剥肋及滚压加工。

  (5) 加工丝头时,应采用水溶性切削液,当气温低于0 C时,应掺入15~20%亚硝酸钠。严禁用机油做切削液或不加切削液加工丝头。

  (6)操作人员应按附录C中表C1的要求检查丝头的加工质量,每加工10个丝头用通、止环规检查一次,并剔除不合格丝头。

  (7)经自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班内生产的丝头为一个验收批,随机抽检10%,且不得少于10个,并按附录D填写钢筋丝头检验纪录表。当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部钢筋丝头逐个进行检验,并切去不合格丝头,查明原因并解决后重新加工螺纹。

  (8)检验合格的丝头应加以保护,在其端头加带保护帽或用套筒拧紧,按规格分类堆放整齐。

  3、现场连接施工

  (1)连接钢筋时,钢筋规格和套筒的规格必须一致,钢筋和套筒的丝扣应干净、完好无损。

  (2)采用预埋接头时,连接套的位置、规格和数量应符合设计要求。带连接套筒的钢筋应固定牢,连接套筒的外露端应有保护盖。

  (3)滚轧直螺纹接头的连接,应用管钳或工作扳手进行施工。

  (4)经拧紧后的滚压直螺纹接头应做出标记,允许完整丝扣外露为1-2扣。

  七、接头的形式检验:

  滚轧直螺纹接头的形式检验应符合《钢筋机械连接通用技术规程》JGJ107—2010的各项规定。

  八、现场检验及验收

  1、工程中应用滚轧直螺纹接头时,技术提供单位应提交有效的形

  式检验报告。

  2、钢筋连接作业开始及施工过程中,应对每批进场钢筋进行接头连接工艺检验,工艺检验应符合下列要求:

  (1) 每种规格钢筋的接头试件不应少于三根;

  (2) 接头试件的钢筋母材应进行抗拉强度试验;

  (3)三根接头试件的抗拉强度均不小于该级别钢筋抗拉强度的标准值,同时还应不小于0.9倍钢筋母材的实际抗拉强度。计算钢筋实际抗拉强度时,应采用钢筋的实际横截面面积。

  3、现场检验应进行外观质量检查和单向拉伸试验。对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。

  4、滚轧直螺纹接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同形式、同规格接头,以500个为一个验收批进行检验和验收,不足500个也作为一个验收批。

  5、对每一验收批均应按I级接头的性能进行检验与验收,在工程结构中随机抽取三个试件作单向拉伸试验。

  当三个试件抗拉强度均不小于该级别钢筋抗拉强度的标准值时,该验收批判定为合格。

  如有一个试件的抗拉强度不符合要求,应再取六个试件进行复检。复检中仍有一个试件不符合要求,则该验收批判定为不合格。

  滚轧直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判定为合格,并按附录E填写接头拉伸实验报告。

  6、在现场连续检验十个验收批,全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。

  7、随机抽取同规格接头数的10%进行外观质量检查,钢筋与套筒规格应一致,接头完整丝扣外露应不超过2扣。

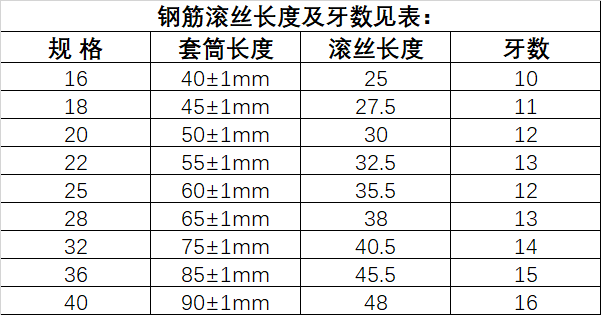

  钢筋滚丝长度及牙数见表:

深圳固力士是少数几家达到国家《钢筋机械连接用套筒GT/T 163-2013》标准的钢筋连接套筒生产企业。
