钢筋套筒连接规范标准JG/T163-2013钢筋机械连接用套筒-文字版在线下载

文章出处:   责任编辑:   发布时间:2019-05-04 17:33    点击数:-   【

中华人民共和国建筑工业行业标准

钢筋机械连接用套筒

Couplers for rebar mechanical splicing

JG/T 163-2013

发布部门:中华人民共和国住房和城乡建设部
发布日期:2013年04月27日
实施日期:2013年10月01日

前 言

    本标准按照GB/T 1.1-2009给出的规则起草。
    本标准代替JG 163-2004《滚轧直螺纹钢筋连接接头》和JG 171-2005《镦粗直螺纹钢筋接头》,同时还纳入挤压套筒、锥螺纹套筒的相关内容。本标准除规定各类钢筋机械连接用套筒均应遵守的统一要求外,还针对直螺纹套筒、锥螺纹套筒和挤压套筒分别规定了各自的特殊要求。
    本标准与JG 163-2004和JG 171-2005相比主要技术内容变化如下:
    ——增加了不锈钢钢筋、国产圆钢筋和国外钢筋可参考应用的规定(见第1章),
    ——修改、补充了相关术语(见第3章);
    ——修改了产品分类、型式和标记(见第4章);
    ——增加了套筒原材料的选用和性能要求、检验内容(见5.1、6.1,7.1);补充了挤压套筒原材料性能要求(见5.1.2中表5)。
    ——补充了冷拔和冷轧精密无缝钢管制作套筒的相关要求(见5.1.1之b));
    ——补充了套筒产品外观和公差要求,可追溯性要求,存档要求(5.2、5.3、5.5.3);
    ——补充了采用45号钢材料制造的圆柱形直螺纹标准型套筒的最小尺寸表(见5.3.1、附录A);
    ——增加了套筒有关疲劳性能要求的相关规定(见5.4.3);
    ——增加了套筒生产企业宜取得有效的GB/T 19001/ISO 9001质量管理体系认证证书和建设工程产品认证证书的要求(见5.5.1);
    ——增加了套筒抗拉强度等出厂检验项目,修改了检验规则(见7.2.2);
    ——增加了产品型式检验的有关内容(见7.2.3);补充了产品型式检验中套筒标记、外观及尺寸的信息与检验、记录要求(见附录C中表C.1、表C.3、表C.4);
    ——补充了12mm、14mm、50mm直径钢筋螺纹接头安装时拧紧扭矩的要求(见7.2.3中表10);
    ——补充了产品合格证、产品质量证明书的样式(见8.2.3,附录D、附录E);
    ——删除了针对现场钢筋丝头加工、检验和钢筋接头安装,检验等相关内容。增加了锥螺纹套筒和挤压套筒的有关规定(见5.1.2、5.2.2、5.3.2、5.3.3、7.2.3 e)等)。
    本标准与JGJ 107《钢筋机械连接技术规程》配套使用。
    本标准由住房和城乡建设部标准定额研究所提出。
    本标准由住房和城乡建设部建筑结构标准化技术委员会归口。
    本标准主要起草单位:中国建筑科学研究院。
    本标准参加起草单位:常州市天展钢管有限公司、中国建筑科学研究院建筑机械化研究分院、中冶建筑研究总院有限公司、北京市建筑工程研究院、建研建硕(北京)科技发展有限公司、上海建研钢筋连接技术有限公司、中国棱工业第二四建设有限公司、保定华建机械有限公司、重庆二航钢筋连接工程有限责任公司、远洋国际建设有限公司、北京中建科联技术发展中心、上海鼎锐钢筋工程技术有限公司、武汉四方圆机械设备有限公司。
    本标准主要起草人:徐瑞榕、刘永颐、吴晓星、顾文生、刘子金、钱冠龙、李大宁、南建林、赵红学、吴广彬、李智斌、张卫平、刘天宇、张颖怀、胡军、屈兴涛、白建平、赖志勇、方军、周建康。
    本标准所代替标准的历次版本发布情况为:
    ——JG 163-2004;
    ——JG 171-1999、JG 171-2005。



1 范围

    本标准规定了钢筋机械连接用套筒的术语和定义、分类、型式与标记、要求、试验方法、检验规则、标志、包装、运输及贮存。
    本标准适用于混凝土结构中钢筋机械连接用直螺纹套筒、锥螺纹套筒和挤压套筒。本标准所述套筒适用于连接符合GB 1499.2及GB 13014规定的直径为12mm~50mm的各类钢筋,用于连接光圆钢筋、不锈钢钢筋及国外钢筋时可参考应用。



2 规范性引用文件

    下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件,仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
    GB/T 197普通螺纹公差
    GB/T 228.1金属材料拉伸试验第1部分:室温试验方法
    GB/T 230.1金属材料洛氏硬度试验第1部分:试验方法(A、B、C、D、E、F、G、H、K、N、T标尺)
    GB/T 699优质碳素结构钢
    GB/T 700碳素结构钢
    GB/T 702热轧钢棒尺寸、外形、重量及允许偏差
    GB 1499.2钢筋混凝土用钢第2部分:热轧带肋钢筋
    GB/T 2975钢及钢产品力学性能试验取样位置及试样制备
    GB/T 3639冷拔或冷轧精密无缝钢管
    GB/T 8162结构用无缝钢管
    GB/T 9174一般货物运输包装通用技术条件
    GB 13014钢筋混凝土用余热处理钢筋
    GB/T 17395无缝钢管尺寸、外形、重量及允许偏差
    JGJ 107钢筋机械连接技术规程
    YB/T 5222优质碳索结构钢圆管坯

3 术语和定义

    下列术语和定义适用于本文件。

3.1
    钢筋机械连接 rebar mechanical splicing
    通过钢筋与套筒的机械咬合作用或钢筋端面的承压作用,将一根钢筋中的力传递至另一根钢筋的连接方法。

3.2
    套筒 coupler
    可传递钢筋轴向拉力或压力的钢筋机械连接用钢套管。

3.3
    螺纹套筒 threaded coupler
    可与钢筋螺纹连接的内孔呈螺纹的套筒。

3.4
    直螺纹套筒 parallel threaded coupler
    内孔为直螺纹的螺纹套筒。

3.5
    镦粗直螺纹套筒 parallel threaded coupler for splicing rebars with upsetting end
    可与钢筋端部镦粗段螺纹连接的直螺纹套筒。

3.6
    剥肋滚轧直螺纹套筒parallel threaded coupler for splicing rebars with rib stripped before rolling of threads
    可与钢筋端部剥肋滚轧螺纹连接的直螺纹套筒。

3.7
    直接滚轧直螺纹套筒parallel threaded coupler for splicing rebars with threads roll on to rebar end
    可与钢筋端都直接滚轧螺纹连接的直螺纹套筒。

3.8
    锥螺纹套筒taper threaded empler
    可与钢筋锥螺纹连接的内孔为锥螺纹的螺纹套筒。

3.9
    挤压套筒 coupler for squeezing sleeve splicing of rehars
    内孔为光孔用于带肋钢筋挤压连接的套筒。

3.10
    直螺纹标准型套筒 standard coupler for parallel threaded splicing of rebars
    全长呈相同右旋直螺纹的套筒。

3.11
    锥螺纹标准型套筒standard coupler for taper threaded splicing of rebar
    套筒两端呈相同右旋锥螺纹的套筒。

3.12
    挤压标准型套筒 standard coupler for squeezing sleeve splicing of rebars
    全长呈相同内径和壁厚用于挤压标准型接头的套筒。

3.13
    异径型套筒coupler with different inner diameter
    两端内径不同用于不同直径钢筋连接的套筒。

3.14
    正反丝型套筒threaded coupler with Jeft and right hand thread
    两端螺纹规格相同但旋向相反的螺纹套筒。

3.15
    扩口型套筒 threaded coupler with one slope at thread end
    一端有便于钢筋对中的内倒角而长度比标准型套筒加长的直螺纹套筒。

3.16
    螺纹塞规thread plug gauge
    具有与被检螺纹相一致的螺纹牙型,能反映被检内螺纹边界条件的测量器具。

3.17
    通端螺纹塞规 thread plug go gauge
    检查内直螺纹最小边界条件的螺纹塞规。

3.18
    止端螺纹塞规 thread plug no-go gauge
    检查内直螺纹最大边界条件的螺纹塞规。

3.19
    挤压标识 position mark for squeezing
    挤压套筒表面用于指示挤压道次和位置的标记。

4 分类、型式与标记

4.1 分类

    套筒按钢筋机械连接接头类型可分为直螺纹套筒、锥螺纹套筒和挤压套筒。直螺纹套筒又可分为镦粗直螺纹套筒、剥肋滚轧直螺纹套筒和直接滚轧直螺纹套筒。

4.2 型式

4.2.1 直螺纹套筒
    常用直螺纹套筒型式可分为标准型、异径型、正反丝型和扩口型4种,见图1。

直螺纹标准型套筒
a)
直螺纹标准型套筒           b)直螺纹异径型套筒


                                                                               c) 直螺纹正反丝型套筒            d)直螺纹扩口型套筒

    说明:1-扩口。

图1 直螺纹套筒示意图

4.2.2 锥螺纹套筒
    常用锥螺纹套筒型式可分为标准型和异径型2种,见图2。


a)

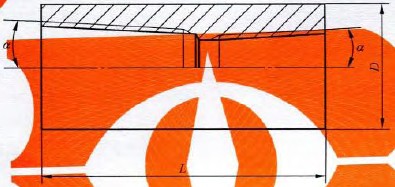

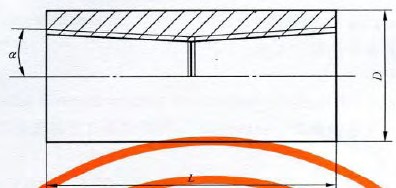

锥螺纹标准型套筒           b)锥螺纹异径型套筒

    说明:α——螺纹锥度。

图2 锥螺纹套筒示意图

4.2.3 挤压套筒
    常用挤压套筒型式可分为标准型和异径型2种,见图3。


a)

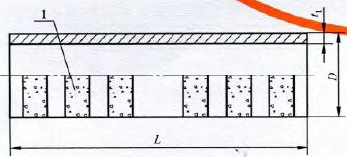

挤压标准型套筒        b)挤压异径型套筒

    说明:1——挤压标识。

图3 挤压套筒示意图

4.3 标记

4.3.1 标记方法

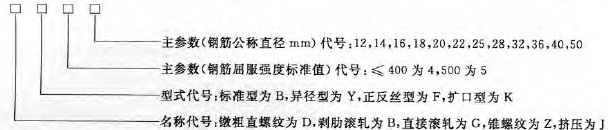

    套筒的标记应由名称代号、型式代号、主参数(钢筋强度级别)代号、主参数(钢筋公称直径)代号等四部分组成。


      注:异径型套筒的钢筋直径主参数代号为“小径/大径”。

4.3.2 示倒
    a) 镦粗直螺纹套筒、扩口型、用于连接400级、直径40mm的钢筋连接用套筒表示为:DK 4 40。
    b) 直接滚轧直螺纹套筒、异径型、用于连接500级、直径20mm/25mm的钢筋连接用套筒表示为:GY 5 20/25。

5 要求

5.1 原材料

5.1.1 螺纹套筒
    螺纹套筒的原材料应符合以下要求:
    a) 套筒原材料宜采用牌号为45号的圆钢、结构用无缝钢管,其外观及力学性能应符合GB/T 699、GB/T 8162和GB/T 17395的规定。
    b)套筒原材料当采用45号钢的冷拔或冷轧精密无缝钢管时,应进行退火处理,并应符合GB/T 3639的相关规定,其抗拉强度不应大于800 MPa,断后伸长率δ5不宜小于14%。45号钢的冷拔或冷轧精密无缝钢管的原材料应采用牌号为45号的管坯钢,并符合YB/T 5222的规定。
    c)采用各类冷加工工艺成型的套筒,宜进行退火处理,且套筒设计时不应利用经冷加工提高的强度减少套筒横截面面积。
    d)套筒原材料可选用经接头型式检验证明符合JGJ 107中接头性能规定的其他钢材。
    e)需要与型钢等钢材焊接的套筒,其原材料应符合可焊性的要求。

5.1.2 挤压套筒
    挤压套筒的原材料应根据被连接钢筋的牌号选用适合压延加工的钢材,宜选用牌号为10号和20号的优质碳素结构钢或牌号为Q235和Q275的碳索结构钢,其外观及力学性能应符合GB/T 700、GB/T 702和GB/T 8162的规定,且实测力学性能应符合表1的规定。

表1 挤压套筒原材料的力学性能

项目

性能指标

屈服强度/MPa

205~350

抗拉强度/MPa

335~500

断后伸长率δ5/%

≥20

硬度/HRBW

50~80



5.2 套筒外观

5.2.1 螺纹套筒
    螺纹套筒的外观应符合以下要求:
    a) 套筒外表面可为加工表面或无缝钢管、圆钢的自然表面。
    b) 应无肉眼可见裂纹或其他缺陷。
    c) 套筒表面允许有锈斑或浮锈,不应有锈皮。
    d) 套筒外圆及内孔应有倒角。
    e) 套筒表面应有符合4.3和8.1规定的标记和标志。

5.2.2 挤压套筒
    挤压套筒的外观应符合以下要求:
    a) 套筒表面可为加工表面或无缝钢管、圆钢的自然表面。
    b) 应无肉眼可见裂纹。
    c) 套筒表面不应有明显起皮的严重锈蚀。
    d) 套筒外圆及内孔应有倒角。
    e) 套筒表面应有挤压标识和符合4.3和8.1规定的标记和标志。

5.3 套筒尺寸及偏差

5.3.1 直螺纹套筒
    直螺纹套筒的尺寸及偏差应符合以下要求:
    a) 直螺纹套筒尺寸应根据被连接钢筋的牌号、直径及套筒原材料的力学性能,按5.4的规定由设计确定。
    b) 圆柱形直螺纹套筒的尺寸偏差应符合表2的规定,螺纹精度应符合相应的设计规定。

表2 圆柱形直螺纹套筒的尺寸允许偏差         单位为毫米

外径(D)允许偏差

螺纹公差

长度(L)允许偏差

加工表面

非加工表面



应符合GB/T 197中6H的规定


  ±1.0


  ±0.50

20<D≤30,±0.5;
  30<D≤50,±0.6;
  D>50,±80

    c) 当圆柱形套筒原材料采用45号钢时,实测套筒尺寸不应小于附录A所规定的最小值。
    d) 非圆柱形套筒的尺寸偏差应符合相应的设计规定。

5.3.2 锥螺纹套筒
    锥螺纹套筒的尺寸及偏差应符合以下要求:
    a) 锥螺纹套筒尺寸应根据被连接钢筋的牌号、直径及套筒原材料的力学性能,按5.4的规定由设计确定。
    b) 锥螺纹套筒的尺寸偏差应符合表3的规定,螺纹精度应符合相应的设计规定。

表3 锥螺纹套筒的尺寸允许偏差           单位为毫米

外径D

长度L

D≤50

±0.50

±1.0

D>50

±0.80

    c) 非圆柱形套筒的尺寸偏差应符合相应的设计规定。

5.3.3 挤压套筒
    挤压套筒的尺寸及偏差应符合以下要求:
    a) 标准型挤压套筒尺寸应根据被连接钢筋的牌号、直径、套筒原材料的力学性能和挤压工艺参数,按5.4的规定由设计确定。挤压套筒的尺寸允许偏差应符合表4的规定。

表4 标准型挤压套筒尺寸允许偏差 单位为毫米

外径D

允许偏差

外径D

壁厚t

长度L

≤50

±0.5

+0.12t
  -0.10t

±2.0

>50

±0.01D

+0.12t
  -0.10t

±2.0

    b) 对异径型挤压套筒,其尺寸及偏差应符合相应的设计规定。

5.4 套筒力学性能

5.4.1承载力
    套筒实测受拉承载力不应小于被连接钢筋受拉承载力标准值的1.1倍。

5.4.2 强度和变形
    套筒除应符合5.4.1的规定外,尚应根据JGJ 107中钢筋接头的性能等级,将套筒与钢筋装配成接头后进行型式检验,其性能应符合表5、表6钢筋接头的强度和变形性能的规定。

表5 钢筋接头的抗拉强度

接头等级



抗拉强度

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/ec2b07178ec8434ab425da68eeaf7aec.jpg≥fstk断于钢筋
  或
  http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/ec2b07178ec8434ab425da68eeaf7aec.jpg≥1.10fstk断于接头


  http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/ec2b07178ec8434ab425da68eeaf7aec.jpg≥fstk


  http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/ec2b07178ec8434ab425da68eeaf7aec.jpg≥1.25fyk

注:http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/ec2b07178ec8434ab425da68eeaf7aec.jpg——接头试件实测抗拉强度;
      fstk——钢筋抗拉强度标准值;
      fyk——钢筋屈服强度标准值。



表6 钢筋接头的变形性能

接头等级



单向
  拉伸



残余变形/mm

u0≤0.10(d≤32)
  u0≤0.14(d
>32)

u0≤0.14(d≤32)
  u0≤0.16(d
>32)

u0≤0.14(d≤32)
  u0≤0.16(d
>32)

最大力
  总伸长率/%


  Asgt≥6.0


  Asgt≥6.0


  Asgt≥3.0

高应力
  反复拉压

残余变形/mm

u20≤0.3

u20≤0.3

u20≤0.3

大变形
  反复拉压

残余变形/mm

u4≤0.3


  u8≤0.6

u4≤0.3


  u8≤0.6


  u4≤0.6

注 1: u0——接头试件加载至0.6fyk并卸载后在规定标距内的残余变形;
  u20——接头经高应力反复拉压20次后的残余变形;
  u4——接头经大变形反复拉压4次后的残余变形;
  u8——接头经大变形反复拉压8次后的残余变形;
  Asgt——接头试件的最大力总伸长率。
  注 2:当频遇荷载组合下,构件中钢筋应力明显高于0.6fyk时,设计部门可对单向拉伸残余变形u0的加载峰值提出调整要求。



5.4.3 疲劳
    套筒用于有疲劳性能要求的钢筋接头时,其抗疲劳性能应符合JGJ 107的规定。

5.5 套筒生产

5.5.1 质量控制
    套筒生产质量控制应符合以下要求:
        a) 套筒生产企业应发布包括本企业产品规格、型式、尺寸及偏差、质量控制方法、检验项目与制度、不合格品处理规则等内容的企业标准,并应经质量技术监督部门备案。
        b) 套筒生产企业宜取得有效的GB/T 19001/IS0 9001质量管理体系认证证书和建设工程产品认证证书。

5.5.2 在制品检验
    套筒在制品检验项目应至少包括外径、内径、长度及螺纹尺寸。

5.5.3 可追溯性
    套筒生产可追溯性应符合以下要求:
        a) 套筒应按8.1的规定在其外表面刻印标志;
        b) 套筒批号应与原材料检验报告、发货或出库凭单、产品检验记录、产品合格证、产品质量证明书等记录相对应;
        c) 套筒批号有关记录的保存不应少于3年。

5.6 防锈
    套筒出厂前应有防锈措施。

6 试验方法

6.1 原材料

6.1.1 取样
    套筒原材料的取样应符合GB/T 2975的规定。

6.1.2 外观、尺寸
    套筒原材料的外观应用目测方法进行检验,尺寸应用游标卡尺或专用量具进行检验。

6.1.3 力学性能
    套筒原材料力学性能试验应符合以下要求:
        a) 套筒原材料力学性能试验应按GB/T 228.1的规定进行。
        b) 挤压套筒原材料硬度试验应按GB/T 230.1的规定进行。试验压痕中心应选在管壁的中心线上。

6.2 套筒

6.2.1 外观、尺寸及螺纹
    套筒外观、尺寸及螺纹的检验项目,量具、检具,检验方法应符合表7的规定。

表7 套筒外观、尺寸及螺纹检验方法

套筒类型

检查项目

量具、检具名称

检验方法




直螺纹套筒

外观

目测

外形尺寸

游标卡尺或专用量具

不少于2个方向进行测量

螺纹中径

通端螺纹塞规

应与套筒工作内螺纹旋合通过,见图4

止端螺纹塞规

允许与套筒工作内螺纹两端的螺纹部分旋合,旋合量应不超过三个螺距,见图5

螺纹小径

光面卡尺或游标卡尺

不少于2个方向进行测量

外观

目测

外形尺寸

游标卡尺或专用量具

不少于2个方向进行测量

螺纹尺寸

专用锥螺纹塞规

旋入套筒螺纹长度,套筒端面应在检具检查刻度线范围内,见图6

挤压套筒

外观


外形尺寸

游标卡尺或专用量具

不少于2个方向进行测量

硬度

硬度计

应符合GB/T 230.1的规定

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/a587bee7573b46daaac87b6b79cc61d6.jpg

    说明:1-直螺纹套筒;2-通端螺纹塞规。

图4 直螺纹套筒螺纹中径通端检验示意图

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/4d3de77dbc0c46edabf0d5e9757df06c.jpg

    说明:1-直螺纹套筒;2-止端螺纹塞规;P-螺纹螺距。

图5 直螺纹套筒螺纹中径止端检验示意图

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/c8affff2b0874ad7b94fea994f79c8d4.jpg

    说明:1-锥螺纹塞规;2-锥螺纹套筒。

图6 锥螺纹套筒锥螺纹检验示意图

6.2.2 力学性能
    a) 套筒抗拉强度的出厂检验可采用带外螺纹高强度工具杆与套筒旋合后进行检验,工具杆的实际承载力不应小于被检验钢筋受拉承载力标准值的1.20倍。套筒的实测受拉承载力达到被连接钢筋受拉承载力标准值的1-1倍时,可结束试验。
    b) 套筒的型式检验应采用套筒与钢筋连接后的钢筋接头试件进行,试验方法应符合附录B的规定。

7 检验规则

7.1 原材料

7.1.1 检验条件
    套筒原材料检验应在套筒生产前进行。

7.1.2 外观、尺寸
    原材料外观、尺寸的检验规则应符合GB/T 702和GB/T 17395的规定。

7.1.3 力学性能
    套筒原材料力学性能检验应符合以下要求:
        a) 试样取样应在外观检验合格的材料上取样。
        b) 套筒原材料的力学性能检验以同钢号、同规格、同炉(批)号的原材料作为一个验收批,每一验收批至少应取2个试样,且每个试样应取自不同根原材料。测得的每个试样的力学性能符合5.1.1、5.1.2的要求时,则判该验收批材料合格;若有一个及以上试样的力学性能不符合要求,则判该验收批材料不合格。
        c) 挤压套筒原材料的硬度检验应以同钢号、同规格、同炉(批)号的原材料作为一个验收批,每批按材料支数的10%抽检,应每支取1个试样。每个试样检测三点。测得的每个试样的平均硬度值满足产品设计硬度要求且符合表2规定时,则判该验收批材料硬度合格;若有一个及以上试样的平均硬度值不符合要求,则判该验收批材料硬度不合格。

7.2 套筒

7.2.1 分类
    套筒检验分出厂检验和型式检验两类。

7.2.2 出厂检验
    套筒出厂检验应符合以下要求:
        a) 检验项目:套筒出厂检验项目应包括外观、标记和尺寸检验与抗拉强度检验两类。
            1) 外观、标记和尺寸检验项目应符合表8的规定。

表8 套筒成品检验项目



套筒类型



检验项目



外观



标记



外径



长度



壁厚



螺纹中径



螺纹小径

大端螺纹中径

直螺纹套筒

·

·

·

·


·

·


锥螺纹套筒

·

·

·

·




·

挤压套筒

·

·

·

·

·




注:·表示应检验项目。



            2) 抗拉强度检验应符合5.4.1的规定。
        b) 检验规则:
            1) 外观、标记和尺寸检验:以连续生产的同原材料、同类型、同规格、同批号的1000个或少于1000个套筒为一个验收批,随机抽取10%个进行检验。合格率不低于95%时,应评为该验收批合格;当合格率低于95%时,应另取加倍数量重做检验,当加倍抽检后的合格率不低于95%时,应评定该验收批合格,若仍小于95%时,该验收批应逐个检验,合格者方可出厂。
            2) 抗拉强度检验:以连续生产的同原材料、同类型、同规格、同批号为一个验收批,每批随机抽取3个套筒进行抗拉强度检验。当3个试件均符合5.4.1的规定时,该验收批应评为合格,当有1个试件不符合上述规定时,应随机再抽取6个试件进行抗拉强度复检,当复检的试件全部合格时,可评定该验收批为合格;复检中如仍有1个试件的抗拉强度不符合规定,则该验收批应评为不合格。
        c) 抽检比例减小:当连续十个验收批一次抽检均合格时,上述b)中1)项外观、标记和尺寸检验的验收批抽检比例可由10%减为5%。

7.2.3 型式检验
    套筒型式检验应符合以下要求:
        a) 在下列情况下应进行套筒的型式检验:
            1) 套筒产品定型时。
            2) 套筒材料、工艺、规格进行改动时。
            3) 型式检验报告超过4年时。
        b) 检验项目包括:
            1) 套筒标记、外观和尺寸。
            2) 钢筋试件拉伸。
            3) 接头试件单向拉伸。
            4) 接头试件高应力反复拉压。
            5) 接头试件大变形反复拉压。
        c) 用于型式检验的钢筋应符合有关钢筋标准的规定。
        d) 检验规则包括:
            1) 对每种型式、级别、规格、材料、工艺的钢筋机械连接接头,应选用标准型接头进行型式检验,接头试件数量不应少于9个。其中,单向拉伸试件不应少于3个,高应力反复拉压试件不应少于3个,大变形反复拉压试件不应少于3个。同时,应另取3根钢筋试件做抗拉强度试验。全部试件宜在同一根钢筋上截取。
            2) 用于型式检验的螺纹接头试件应散件送达检验单位,由型式检验单位先对送样的套筒进行外观、尺寸和标志检验,检验合格后由型式检验单位或在其监督下由接头技术提供单位按表9规定的扭矩进行装配。型式检验试件应采用未经预拉的试件。

表9 螺纹接头安装时的拧紧扭矩值

钢筋直径/mm

12~16

18~20

22~25

28~32

36~40

50

拧紧扭矩
  N·m

直螺纹

100

200

260

320

360

460

锥螺纹

100

180

240

300

360

460

注1:本表中的扭矩值,对直螺纹接头是最小安装拧紧扭矩值。
  注2:本表中的扭矩值,对锥螺纹接头是安装标准扭矩值,安装时不得超拧。

            3) 用于型式检验的挤压接头试件允许连接后送达检验单位,送检单位应提供9个同批号套筒供型式检验单位进行外观、尺寸和标记检验。型式检验试件应采用未经预拉的试件。
        e) 型式检验试验结果符合下列规定时评为合格:
            1) 外观、尺寸和标记检验:对送交型式检验的套筒,螺纹套筒应按照5.2.1、5.3.1、5.3.2、8.1及附录A的要求,挤压套筒应按照5.2.2、5.3.3、8.1的要求,由检验单位检验,并按附录表C.1记录。记录应包括螺纹接头的安装扭矩。
            2) 强度检验;每个接头试件的强度实测值均应符合表6中相应钢筋接头性能等级的规定。
            3) 变形检验:对残余变形和最大力总伸长率,3个试件实测值的平均值应符合表7的规定。
        f) 型式检验应由国家或省部级主管部门认可的检测机构进行,并应按附录C的格式出具检验报告和评定结论。

8 标志、包装、运输及贮存

8.1 标志

8.1.1 组成
    套筒表面应刻印清晰、持久性标志。标志应包括符合4.3规定的标记和厂家代号、可追溯原材料性能的生产批号。厂家代号可以是字符或图案。生产批号代号可以是数字或数字与符号组合。

8.1.2 排列
    套筒表面的标志可单排也可双排排列。当双排排列时,名称代号、特性代号、主参数代号应列为一排。

8.1.3 标志示例
    示倒1:
    剥肋滚轧直螺纹、正反丝型、用于连接HRB500、直径25mm的钢筋连接套筒、厂家代号为××××、生产批号为11211表示为:EZ 5 25××××11211
    示例2
    锥螺纹、标准型、用于连接HRB400、直径14mm的钢筋连接套筒、厂家代号为××××,生产批号为11211表示为:ZB 4 25××××11211
    示例3:
    直接滚轧直螺纹,异径型、用于连接HRB400、直径20mm/25mm的钢筋连接套筒、厂家代号为××××,生产批号为11211表示为:GY 4 22/25×××× 11211。

8.2 包装

8.2.1 包装材料与表面标识
    套筒出厂应采用纸箱、编织袋或其他可靠包装,包装物表面上应标明产品名称、套筒型式、数量、适用钢筋规格、制造日期、生产批号,生产厂名称、地址、电话等。

8.2.2 要求
    套筒包装应符合GB/T 9174的规定。

8.2.3 产品合格证与质量证明书
    套筒出厂时套筒包装内应附有产品合格证,同时应向用户提交产品质量证明书。
    a) 产品合格证内容应包括:
        --生产厂家名称;
        --产品名称、型式;
        --适用钢筋牌号、接头性能等级;
        --生产批号、生产日期;
        --质检员签章。
    b) 产品质量证明书内容应包括:
        --类型;
        --型式、规格;
        --适用钢筋强度等级;
        --产品生产批号;
        --执行标准;
        --检验尺寸项目、尺寸参数及检验结论;
        --检验合格签章;
        --生产厂名称、地址、电话。
    产品合格证、产品质量证明书的样式参见附录D和附录E。

8.3 运输及贮存

    套筒在运输及贮存过程中应妥善保护,避免雨淋、沾污或损伤。









































































附录A
(规范性附录)

钢筋机械连接用直螺纹套筒最小尺寸参数表

表A.1 钢筋机械连接用直螺纹套筒最小尺寸参数表           单位为毫米

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/bfead53c18fb4fb4a7d4ae35fa9384db.jpg

附录B
(规范性附录)

接头试件的试验方法

B.1 型式检验试验方法
B.1.1 仪表布置与测量标距
    型式检验试件的仪表布置和变形测量标距应符合下列规定:
    a) 单向拉伸和反复拉压试验时的变形测量仪表应在钢筋两侧对称布置(图B.1),取钢筋两侧仪表读数的平均值计算残余变形值。
    b) 变形测量标距按式(B.1)计算:

L1=L十4d ………………………(B.1)

    式中:
        L1——变形测量标距;
        L——机械接头长度;
        d——钢筋公称直径。

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/b7149d2e1b37415ab92bb6e75ceb7a91.jpg

图B.1 接头试件变形测量标距和仪表布置

B.1.2 测量要求
    型式检验试件最大力总伸长率Asgt的测量方法应符合下列要求:
    a) 试件加载前,应在其套筒两侧的钢筋表面(图B.2)分别用细划线A、B和C、D标出测量标距为L01的标记线,L01不应小于100mm,标距长度应用最小刻度值不大于0.1mm的量具测量。

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/800600b19f05436f8015ad47e2d27ee3.jpg

    说明:1-夹持区;
        2-测量区;
        L01-加载前A、B或C、D间的实测长度;
        L02-卸载后A.B或C、D间的实测长度。

图B.2 总伸长率Asgt的测点布置示意图

    b)试件应按表B.1单向拉伸加载制度加载并卸载,再次测量A、B和C、D间标距长度为L02。并应按式(B.2)计算试件最大力总伸长率Asgt

http://www.zzguifan.com/uploadfile/zzsite/2013-09-22/b88347dbdb4a4429a8078096b62f9a95.gif

    式中:
          http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/0dfe5cce07e94e1aa608593a9adf24dc.jpg——分别是试件达到最大力时的钢筋应力和钢筋理论弹性模量。
    c) 应用上式计算时,当试件颈缩发生在套筒一侧的钢筋母材时,L01和L02应取另一侧标记间加载前和卸载后的长度。当破坏发生在接头长度范围内时,L01和L02应取套筒二侧各自读数的平均值。

B.1.3 加载制度
    接头试件型式检验应按表B.1和图B.3 所示的加载制度进行试验。

表B.1 接头试件型式检验的加载制度

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/5dbb628b3b7d42738fb324b4dd41e0cb.jpg

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/9e081798d856415aa53dc00ae3c58f91.jpg
a)
单向拉伸

  http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/68a0b1fa63a74137b38ba9e69332c4be.jpg
 b)
高应力反复拉压

  http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/3041721bd15742668ad16893d5ce8e1b.jpg

 c) 大变形反复拉压

    说明:
        S线——钢筋的拉、压刚度;
        F——钢筋所受的力,等于锕筋应力f与钢筋理论横截面面积As的乘积;
        δ——力作用下的钢筋变形,等于钢筋应变ε与变形测量标距L1的乘积;
        As——钢筋理论横截面面积(mm2);
        L1——变形测量标距(mm);
        δ1——2εykL1反复加载四次后,在加载力为0.5fykAs及反向卸载力为-0.25fykAs处作S的平行线与横坐标交点之间的距离所代表的变形值;
        δ2——2εykL1反复加载四次后,在卸载力水平为0.5fykAs及反向加载力为-0.25fykAs处作S的平行线与横坐标交点之间的距离所代表曲变形值;
        δ3、δ4——在5εykL1反复加载四次后,按与δ1、δ2相同方法所得的变形值。

图B.3 接头试件型式检验的加载曲线示意图

B.1.4 加载速率与分离速率
    测量接头试件残余变形时的加载应力速率宜采用2N/mm2·s-1;最高不超过10 N/mm2·s-1;测量接头试件的最大力总伸长率或抗拉强度时,试验机央头的分离速率宜采用每分钟0.05Lc,Lc为试验机夹头间的距离。

附录C
(规范性附录)

接头试件型式检验报告

C.1 接头试件型式检验报告
    接头试件型式检验报告应包括连接套筒标记、外观和尺寸等参数和接头力学性能两部分。

C.1.1 直螺纹接头
    直螺纹接头应按表C.1、表C.2的格式记录。

表C.1 直螺纹接头试件型式检验报告样式(第一部分:接头、套筒参数)

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/3a884e0c35c349a1bc586ecd46b1d44d.jpg

表C.2 接头试件型式检验报告样式(第二部分:接头力学性能)

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/e5f19ce9aff94a928a96bff97a10d118.jpg



C.1.2 锥螺纹接头
    锥螺纹接头应按表C.2、表C.3的格式记录。

表C.3 锥螺纹接头试件型式检验报告样式(第一部分:接头、套筒参数)

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/858022defcfe45dba2d6b8d98a0c0a6e.jpg

C.1.3 挤压接头
    挤压接头应按表C.2、表C.4的格式记录。

表C.4 挤压接头试件型式检验报告样式(第一部分:接头、套筒参数)

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/5b45223c9f4f498f96d9d70845270301.jpg

附录D
(资料性附录)

钢筋机械连接用套筒产品合格证样式

D.1 产品合格证
    钢筋机械连接用直螺纹套筒产品合格证样式宜符合表D.1的规定。

表D.1 钢筋机械连接用套筒产品合格证

×××××公司
  钢筋机械连接用××套筒产品合格证

类型、型式


适用钢筋强度级别/接头性能等级


适用钢筋直径


生产日期


生产批号


质检签章


附录E
(资料性附录)

钢筋机械连接用套筒质量证明书样式

E.1 直螺纹套筒产品质量证明书
    钢筋机械连接用直螺纹套筒产品质量证明书样式宜符合表E.1的规定。

表E.1 钢筋机械连接用直螺纹套筒产品质量证明书

    编号:

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/9ca4a1a90ab94c1987f7881a89caff0b.jpg

××××××××××公司
(盖章有效)

E.2 锥螺纹套筒产品质量证明书
    钢筋机械连接用锥螺纹套筒产品质量证明书样式宜符合表E.2的规定。

表E.2 钢筋机械连接用锥螺纹套筒  产品质量证明书

    编号:

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/a2caee7d74e54cd88b02dbab2f176bcf.jpg

××××××××××公司
(盖章有效)

E.3 挤压套筒产品质量证明书
    钢筋机械连接用挤压套筒产品质量证明书样式宜符合表E.3的规定。

表E.3 钢筋机械连接用挤压套筒产品质量证明书

    编号:

http://www.zzguifan.com/uploadfile/zzsite/crierion/2013-09-22/26746/1f1a0adc76b54f2eaf95629489d728cb.jpg

××××××××××公司
(盖章有效)

 由于部分图片没有显示出来,但是附件是完整版的,请下载下面的附件

附件下载:JGT-163-2013钢筋机械连接用套筒

提取密码:vj6g

固力士最新产品

钢筋直螺纹套筒
钢筋直螺纹套筒
直螺纹套筒是传递钢筋轴向拉力或压力的钢筋机械接头用的钢套管。直螺纹套筒分为直接滚轧直螺纹套筒、剥肋滚轧直螺纹套筒和镦粗直螺纹套筒。   直螺纹套筒的连接方法就是将待连接钢筋端部的纵肋和横肋用滚丝机采用切削的方法剥掉一部分,然后直接滚轧成普通直螺纹,用特制的直螺纹套筒连接起来,形成钢筋的连接。钢筋剥肋滚压直螺纹连接技术属国内外首创技术发明,达到国际先进水平; 剥肋滚压直螺纹连接技术高效、便捷、快速的施工方法和节能降耗、提高效益、连接质量稳定可靠等优点得到了广大施工单位和业主的青睐。是直螺纹连接技术的一种新型产品。
直螺纹钢筋套筒变径/异径型
直螺纹钢筋套筒变径/异径型
1、采用45号优质碳素结构钢材的钢筋套筒,设计合理,工艺先进,尺寸精度高,连接质量可靠。
2、各规格钢筋套筒的基本参数,全部按照HRB400级钢筋的强度要求进行结构设计,对HRB335、HRB400级钢盘均可适用。
3、性能指标经“国家建筑工程质量监督检验中心”检测,均达JG/T 163-2013中“I”级接头的要求。
钢筋镦粗套筒
钢筋镦粗套筒
镦粗直螺纹套筒连接是利用镦粗机先将钢筋端部镦粗,然后再利用专用机床对镦粗段进行套丝,通过钢筋端头特制的直螺纹和直螺纹套筒咬合形成整体的一种连接方式。
2、特点:1、镦粗段钢筋切削螺纹后所得截面积大于钢筋原截面积,即螺纹不削弱截面,从而确保接头强度大于钢筋母材强度。
2、施工连接时不用电、不用气、无明火作业,无漏洞、空气染污,现场施工时,雨、雪、低温状态等均可施工,并适用于水下、易燃、超高等特殊施工环境。
冷挤压套筒
冷挤压套筒
冷挤压套筒就是把金属毛坯放在冷挤压模腔中,在室温下,通过压力机上固定的凸模向毛坯施加压力,使金属毛坯产生塑性变形而制得套筒的加工方法。
可焊性套筒
可焊性套筒
咨询该产品可联系:范经理:13500226244
大型全自动直螺纹滚丝机
大型全自动直螺纹滚丝机
固力士HGS-40D大型全自动直螺纹滚丝机,由机架夹紧机构、进给滑板、减速机及滚丝头,冷却系统和电器系统组成,主要用于建筑工程带肋钢筋的直螺纹丝头加工。
小型全自动直螺纹滚丝机
小型全自动直螺纹滚丝机
固力士HGS-40D小型全自动直螺纹滚丝机,由机架夹紧机构、进给滑板、减速机及滚丝头,冷却系统和电器系统组成,主要用于建筑工程带肋钢筋的直螺纹丝头加工。
钢筋镦粗机
钢筋镦粗机
1、用途:本机是建筑钢筋机械连接(镦粗直螺纹连接)的前道机械,它的主要功能是把建筑钢筋端部挤压镦粗,达到增加钢筋截面积的目的,它适用于Φ16-Φ32mm的II、III级建筑钢筋。
2、特点:本机为了提高钢筋母材的抗拉强度,不破坏钢筋的机械性能,采用了常温挤压变形的工艺,在机器结构方面体积特别小巧,夹持钢筋的夹头与模腔为一体化(即夹片),减少了体积及其它夹紧机构。且保证了钢筋镦粗部份与母材的同轴度,还提高了工作效率。

同类文章排行

最新资讯文章

    您的浏览历史

      正在加载...
