滚轧直螺纹连接套筒技术

文章出处:   责任编辑:   发布时间:2019-02-18 17:42    点击数:-   【

1 钢筋等强滚轧直螺纹连接技术

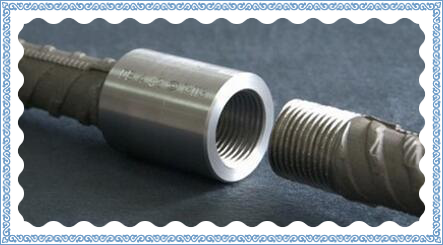

直螺纹套筒连接是通过钢筋端头特制的直螺纹和直螺纹套管咬合形成整体的一种连接方式。可根据需要制作直径为Φ16~Φ40的钢筋直螺纹连接套,连接套制作材料用45号优质碳素结构钢或其它经试验确认符合要求的钢材。连接套筒的屈服承载力和抗拉承载力不小于被连接钢筋屈服承载力和抗拉承载力标准值的1.10倍。接头的性能符合《钢筋机械连接技术规程》JGJ-107-2016级接头性能的规定。
2 术语
①直螺纹丝头(简称丝头):滚轧成直螺纹的钢筋连接端。
②钢筋滚轧直螺纹接头:将钢筋的连接端用专用机床滚轧成直螺纹丝头,通过直螺纹连接套把两根带丝头的钢筋连接成一体的钢筋接头。
③直螺纹连接套(简称连接套):带有内直螺纹的钢筋连接套。
④秃牙:钢筋滚轧的螺纹牙顶低于中径的螺牙。
⑤有效丝扣:螺纹的螺牙中径达到合格几何尺寸的部位。
2.2 工艺流程

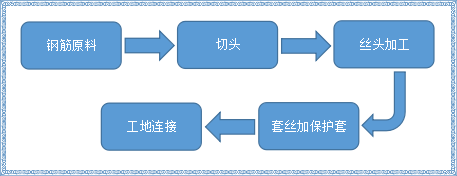

钢筋滚轧直螺纹连接的工艺流程为:钢筋原料→切头→机械加工(丝头加工)→套丝加保护套→工地连接。
①所加工的钢筋应先调直后再下料,切口端面与钢筋轴线垂直,不能有马蹄形或挠曲。下料时,不得采用气割下料。
②加工丝扣的牙形,螺纹必须与连接套的牙形、螺距一致,有效丝扣内的秃牙部分累计长度小于一扣周长的1/2.
③已加工完成并检验合格的丝头要加以保护,钢筋一端丝头戴上保护帽,另一端拧上连接套,并按规格分类堆放整齐待用。
④钢筋连接时,钢筋的规格和连接套筒的规格一致,并确保丝头和连接套的丝扣干净、无损。
2.3 钢筋等强滚轧直螺纹连接技术优点

①接头强度高:等强级接头,100%发挥钢筋强度,能达到《钢筋机械连接通用技术规程》(JGJ-107-2016)中A级接头标准。
②连接速度快:套筒短,螺纹扣数少,使用方便。连接时将套筒套在钢筋上用普通扳手拧紧即可,大大降低劳动强度,节约时间。
③应用范围广:适用钢筋任何位置与方向的连接,也可用于弯曲钢筋及钢筋笼不能转动的场合。
④适用性强:接头质量可靠,现场施工时,风、雨、停电状态,水下、超高环境均适用。
⑤节材、节能、经济:在同等级的钢筋连接中,比传统焊接节省连接用钢材60%左右。
⑥适应环保要求:施工中无明火,在易燃、易爆、高处等施工条件下尤为安全可靠,可全天候施工。
3 质量要求和检验
3.1 质量要求
①丝头:牙形饱满,牙顶宽度超过0.6mm,秃牙部分累计长度不应超过一个螺纹周长。外形尺寸含螺纹直径及丝头长度应满足图纸要求。
②套筒:套筒表面无裂纹和其它缺陷,外形尺寸包括套筒内螺纹直径及套筒长度应满足产品设计要求。
③连接:连接是要确保丝头和连接套的丝扣干净、无损。被连接的两钢筋断面应处于连接套的中间位置,偏差不大于1pp为螺距),并用工作扳手拧紧,使两钢筋端面顶紧。
3.2 质量检验
加工人员加工时逐个目测丝头的加工质量。检查标准应符合表2中的规定。每加工10丝头应用相应的环规和丝头卡板检测1次,并剔除不合格产品。自检合格的丝头,再由质检人员对每种规格加工的丝头随机抽样检验,以一个工作班生产的丝头为一个检验批随机抽样10%,且不得少于10个,如有一个丝头不合格,应加倍抽检,复检仍有不合格丝头时,即应对该批全数检查,不合格的丝头应切去重新加工,经再次检验合格后方可使用。已检验合格的丝头应戴上塑料帽或连接套和保护塞加以保护。

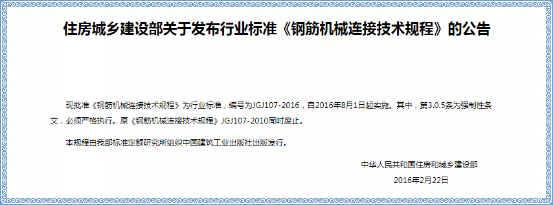

4 引用的规范标准

JGJ-107-2016钢筋机械连接通用技术规程》;《Q/BSJJ06-2000钢筋滚轧直螺纹接头技术规程》。
