钢筋直螺纹套筒连接施工工艺标准

文章出处:   责任编辑:   发布时间:2018-12-10 10:45    点击数:-   【



1 适用范围

钢筋套筒连接,适用于桥梁桩基础、墩柱(包括薄壁空心墩)等的主筋(螺纹筋)的连接。与钢筋焊接相比,钢筋套筒连接可以加快施工进度、降低作业人员的施工难度,进而保证钢筋主筋间距和钢筋保护层的合格率。

2 工艺流程图



说明:本流程图反映的是一个合格的钢筋直螺纹套筒连接施工工艺。如果某道工序经自检不合格,不能进行下道工序施工。

3 主要技术参数

3.1 钢筋的连接宜采用焊接接头或机械连接接头。

3.2 受力钢筋的连接街头应设置在内力较小处,并应错开布置。对焊接接头和机械连接接头,在接头长度区段内,同一根钢筋不得有两个接头。配置在接头长度区段内的受力钢筋,其接头的截面面积占总截面面积的百分率,应符合表1的规定。

1 接头长度区段内的受力钢筋接头面积的最大百分率



1.焊接接头长度区段内是指35d(d为钢筋直径)长度范围内,但不得小于500mm。

2.在同一根钢筋上宜少设接头

3.装配式构建连接处的受力钢筋焊接接头可不受此限制。

3.3 套筒应符合以下要求:

3.3.1 套筒与锁母材料宜采用优质碳素结构钢或合金结构钢,表面无裂纹或其它缺陷。

3.3.2 有产品质量合格证。套管成品分类包装、存放,未混淆和生锈。

4 工艺要求



4.1 支架布置:套丝机主轴中心线与放置在支架上的待加工钢筋中心线保持一致,同时支架的搭设应保证钢筋摆放水平。

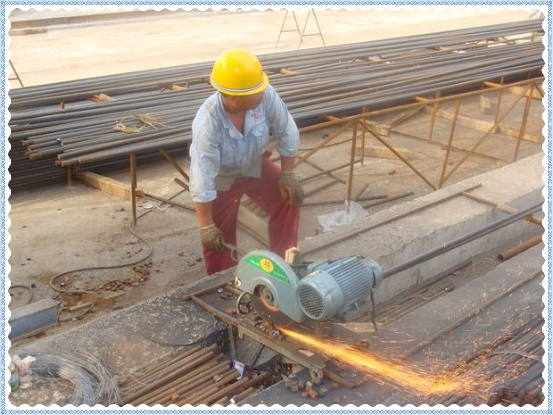

4.2 钢筋下料:钢筋下料可采用钢筋切断机、砂轮切割机等下料,不得用气割下料。钢筋下料时,要求切口端面应与钢筋轴线垂直,不得有马蹄形或挠曲,端部不直须调直下料。

4.3 钢筋套丝:检查合格的丝头,及时将其一端戴上塑料保护帽,另一端拧上同规格的连接套筒并拧紧,并按规格堆放整齐待用。

4.4 钢筋连接

4.4.1 钢筋连接之前,先回收丝头上的塑料保护帽和套筒端头的塑料密封盖,检查螺纹丝扣是否完好无损、清洁。如发现杂物或锈蚀,要用鉄刷刷干净。

4.4.2 每连接完一个接头,须立即用油漆做标记,防止漏拧。

4.5直接滚压螺纹加工

采用钢筋滚丝机(型号:GZL-32、GYZL-40、GSJ-40、HGS40等)直接滚压螺纹。此法螺纹加工简单,设备投入少;但螺纹精度差,由于钢筋粗细不均导致螺纹直径差异,施工受影响。

4.6挤肋滚压螺纹加工

采用专用挤压设备滚轮先将钢筋的横肋和纵肋进行预压平处理,然后再滚压螺纹。其目的是减轻钢筋肋对成型螺纹的影响。此法对螺纹精度有一定提高,但仍不能从根本上解决钢筋直径差异对螺纹精度的影响,螺纹加需要二套设备。

4.7剥肋滚压螺纹加工

采用钢筋剥肋滚丝机(型号:GHG40、GHG50),先将钢筋的横肋和纵肋进行剥切处理后,使钢筋滚丝前的柱体直径达到同一尺寸,然后再进行螺纹滚压成型。此法螺纹精度高,接头质量稳定,施工速度快,价格适中,具有较大的发展前景。

剥肋滚丝头加工尺寸应符合表1的规定。丝头加工长度为标准型套筒长度的1/2,其公差为+2P(P为螺距)。



操作工人应按表1的要求检查丝头加工质量,每加工10个丝头用通、止环规检查一次(图1)。经自检合格的丝头,应由质检员随机抽样进行检验,以一个工作班内生产的丝头为一个验收批,随机抽样10%,且不得少于10个。当合格率小于95%时,应加倍抽检,复检中合格率仍小于95%时,应对全部钢筋丝头逐个进行检验,切去不合格丝头,查明原因,并重新加工螺纹。



剥肋滚压丝头质量检查

4.8滚压直螺纹套筒

滚压直螺纹接头用连接套筒,采用优质碳素结构钢。连接套筒的类型有:标准型、正反丝扣型、变径型、可调型等,镦粗直螺纹套筒类型相同。

滚压直螺纹接头用连接套筒的规格与尺寸应符合表2的规定。



5 检查及维护保养

钢筋连接完毕后,拧紧力矩应符合表3的要求。

3 直螺纹接头安装时的最小拧紧扭矩值





标准型接头安装示意图

6 接头质量检验

6.1工程中应用滚压直螺纹接头时,技术提供单位应提交有效的型式检验报告。

6.2钢筋连接作业开始前及施工过程中,应对每批进场钢筋进行接头连接工艺检验。工艺检验应符合下列要求:

(1)每种规格钢筋的接头试件不应少于3根;

(2)接头试件的钢筋母材应进行抗拉强度试验;

3)3根接头试件的抗拉强度均不应小于该级别钢筋抗拉强度的标准值,同时尚应不小于0.9倍钢筋母材的实际抗拉强度。

6.3现场检验应进行拧紧力矩检验和单向拉伸强度试验。对接头有特殊要求的结构,应在设计图纸中另行注明相应的检验项目。

6.4用扭力扳手按表9-74规定的接头拧紧力矩值抽检接头的施工质量。抽检数量为:梁、柱构件按接头数的15%,且每个构件的接头抽检数不得少于一个接头,基础、墙、板构件每100个接头作为一个验收批,不足100个也作为一个验收批,每批抽检3个接头。抽检的接头应全部合格;如有一个接头不合格,则该验收批接头应逐个检查并拧紧。

6.5滚压直螺纹接头的单向拉伸强度试验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头,以500个为一个验收批进行检验。在现场连续检验十个验收批,其全部单向拉伸试验一次抽样合格时,验收批接头数量可扩大为1000个。

6.6对每一验收批,应在工程结构中随机抽取3个试件做单向拉伸试验。当3个试件抗拉强度均不小于A级接头的强度要求时,该验收批判为合格。如有一个试件的抗拉强度不符合要求,则应加倍取样复验。

滚压直螺纹接头的单向拉伸试验破坏形式有三种:钢筋母材拉断、套筒拉断、钢筋从套筒中滑脱,只要满足强度要求,任何破坏形式均可判断为合理。

7、注意事项

为保证钢筋直螺纹套筒连接质量,拧套管的扳手必须采用(数显)力矩扳手,不可用普通扳手。用力矩扳手拧,套筒没有动,咔吧响一下,说明连接合格;如果没有响套筒拧动了,说明拧的松,连接不合格。
